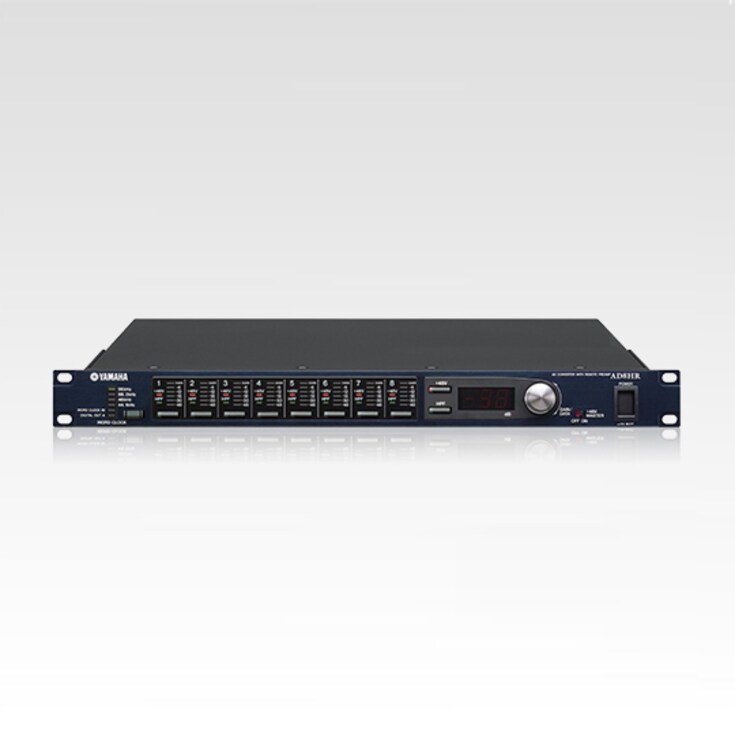

Tento na dálku ovládatelný 8-kanálový mikrofonní předzesilovač a 24-bitový/96-kHz AD převodník využívá technologii mikrofonních předzesilovačů převzatou z PM5000.
- Technologie digitálního předzesilovače převzatá z analogové konzole pro živé zvučení PM5000 pro nepřekonatelnou zvukovou kvalitu.
- Zisk (gain) mikrofonního předzesilovače lze z kompatibilních digitálních mixážních konzolí Yamaha ovládat na dálku v krocích po 1 dB.
- Filtr HPF s dálkovým nastavováním cutoff frekvence pro každý kanál.
- Na dálku zapínatelné phantomové napájení.
- Řetězit lze až 255 zařízení AD8HR pro masivní vstupní kapacitu.
- AES/EBU digitální připojení k digitální mixážní konzoli minimalizuje potřeby analogové kabeláže.
- Osm XLR konektorů a D-Sub AES/EBU terminály v kompaktním 1U designu.
- Duální výstupní konektory umožňují 2 x 8-kanálový digitální audio výstup v AES/EBU formátu.
- Dálkové ovládání lze implementovat prostřednictvím RS422 nebo přepínatelných PC/RS422 devítipinových terminálů.
Možnosti
Dálkově ovládatelný 8-kanálový 24-bitový zesilovač a AD převodník
S AD8HR představuje Yamaha novou generaci 8-kanálových dálkových mikrofonních předzesilovačů/AD převodníků, kombinujících bezkonkurenční zvukovou kvalitu s inovativními funkcemi v kompaktním rackovém zařízení velikosti 1U. AD8HR lze používat s digitálními mixážními konzolemi Yamaha, jako například PM5D, DM2000 a DM1000 a nabízí vysokou kvalitu vzdálených mikrofonních předzesilovačů s analogovými obvody převzatými z vynikající analogové konzole PM5000. AD8HR poskytuje digitální audio výstup prostřednictvím vysoce výkonných 24-bitových/96-kHz AD převodníků a jednoduchého digitálního propojení, které podporuje nastavení zisku (gain), filtru a phantomového napájení přímo z mixážní konzole!
Stunning Sound Quality with Sampling Rates Up To 96 kHz
Head amplifiers play a vital role in determining the final sound quality of any analog-to-digital converter, and that's why we chose the circuitry used in our state-of-the-art PM5000 analog mixing console for the AD8HR's eight microphone preamplifiers. Only the finest parts available have been selected and implemented to achieve immaculate reproduction backed up by 96-kHz digital processing. Sound quality depends on more than just specifications, so rigorous and impartial listening tests were carried out with the participation of leading professionals in order to perfect the design and ensure that only the input signal, with all of its most delicate nuances intact, will appear at the output.
Remote Control Facilitates Integration with Digital Mixers
The gain of the AD8HR's microphone preamplifiers can be remotely controlled in steps of 1 dB from digital mixing consoles such as the DM2000 and DM1000*. Each channel also includes a high-pass filter with remotely controllable cutoff frequency, and a phantom power supply that can be switched on or off in the same way. This makes the AD8HR an ideal choice for use as a remote stage box. In addition to the many practical advantages that this offers, digital connection between the AD8HR and digital mixing console via an AES/EBU cable reduces the need for analog wiring to an absolute minimum, keeping sound quality deterioration in check and simplifying wiring layout. Up to 255 AD8HRs can be daisy-chained for massive input capacity. * The DM2000 and DM1000 must be upgraded to version 2 in order to make full use of these functions. Version 1.xx of the DM2000 or DM1000 software provides support for gain control in 6 dB steps.
Eight XLR Connectors and D-Sub AES/EBU Terminals in a Compact 1U Design

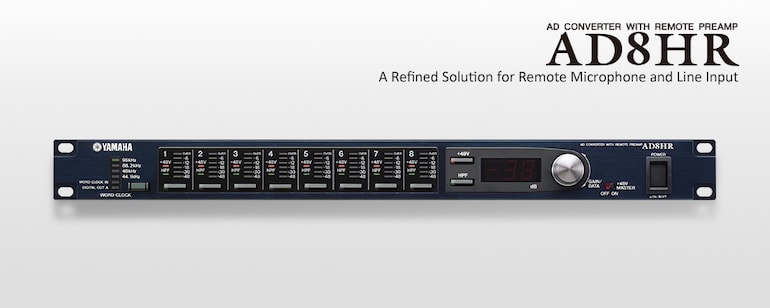

Packaged in a space-saving 1U unit, the AD8HR boasts a full range of analog and digital I/O connections. And with integrated high-pass filters and phantom power supplies this AD converter features all the functionality required for effective, flexible live mixing. The front panel and controls have been designed for speedy operation and instant identification that can be critical in live situations. Each of the rear panel's eight inputs features an XLR connector, and a pair of D-sub 25-pin AES/EBU digital output terminals are standard. BNC terminals provide word clock input and output. The AD8HR covers every base in terms of digital connectivity. Input signals can be separated into two parallel output lines using the two D-sub 25-pin AES/EBU digital output terminals, allowing one to be used for FOH and the other for monitoring or recording. In addition, remote control can be implemented via RS422 or switchable PC/RS422 nine-pin terminals.
* Specifikace se mohou změnit bez předchozího upozornění. Zobrazené barvy a povrchové úpravy se mohou lišit od barev a povrchových úprav skutečných produktů.
