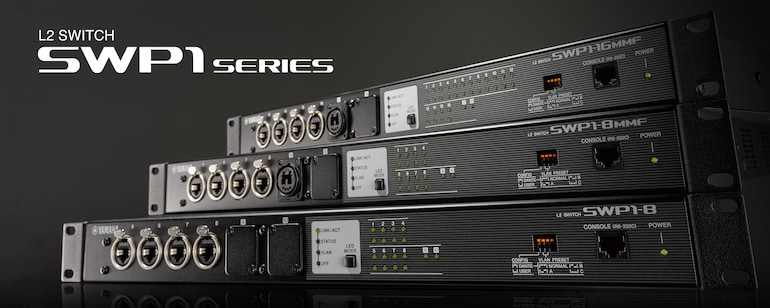

SWP1

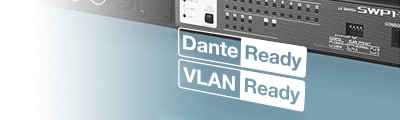

Jednoduché sítě Dante nejsou náročné na nastavení a provoz, ale s rostoucí složitostí sítě je třeba použít přepínače optimalizované pro provoz Dante, aby bylo dosaženo maximální stability. Nastavení QoS, IGMP Snooping a dalších parametrů na inteligentním přepínači může být složitý úkol, který vyžaduje specializované znalosti, které spíše spadají do oblasti IT techniků než zvukových inženýrů. Řada SWP1 umožňuje vyvolat nastavení optimalizované pro Dante pouhým přepnutím jednoho DIP přepínače. Nejsou vyžadovány žádné odborné znalosti ani školení.

Skutečně efektivní síť by měla být schopna zvládat více služeb současně: komunikaci Dante, StageMix a další funkce inteligentních zařízení, počítačový software umožňující ovládání digitálního mixážního pultu nebo výkonového zesilovače a možná i další. Čím více komunikace však v jedné síti kombinujete, tím větší je pravděpodobnost rušení a problémů. Ideálním řešením je použití virtuálních domén VLAN k izolaci různých typů dat, ale tento typ nastavení také vyžaduje určité znalosti v oblasti IT. Řada SWP2 obsahuje tři přednastavené VLAN, které lze snadno vybrat pomocí DIP přepínače. K dispozici je také režim USER, který umožňuje plně přizpůsobit nastavení VLAN.

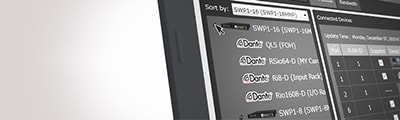

Efektivní správa sítě Dante závisí na řadě parametrů, jako je síťový provoz, stav přepínače a informace od jednotlivých zařízení Dante. Speciální aplikace Yamaha LAN Monitor poskytuje pro všechny přepínače řady Yamaha SWP/SWR ucelený pohled na všechny důležité parametry na jedné obrazovce. Tento typ grafického přehledu označujeme jako “network visibility“. Můžete dokonce udělat snímek normálního stavu vaší sítě a nastavit si alarm, který vás upozorní, pokud se některý z parametrů změní, takže případné problémy lze snadno identifikovat a vyřešit. Aplikaci Dante Controller lze spustit také jedním kliknutím z Yamaha LAN Monitoru, díky čemuž máte přehled o kompletním síťovém řešení Dante z jednoho počítače.

Spolehlivost je v živých zvukových aplikacích zásadní. Nic nesmí narušit průběh představení. Konvenční síťové přepínače mají obvykle konektory RJ45, které odpovídají konektorům počítačů, ke kterým budou připojeny, ale řada SWP je vybavena odolnými a spolehlivými konektory etherCON, které jsou přímo kompatibilní s konektory etherCON na konzolích Yamaha CL/QL a dalších zařízeních podporujících Dante.

Modely SWP1-8MMF a SWP1-16MMF jsou vybaveny konektory opticalCON podporujícími multimodální vlákna. Oba modely umožňují přenos na vzdálenost až 300 metrů. Volitelný optický modul MMF-SWP1 lze přidat, aby bylo možné pro redundantní připojení použít dva optické kabely. Pro redundantní připojení je také podporován protokol RSTP (Rapid Spanning Tree Protocol).

Přepínače série SWP1 jsou kromě standardního konektoru AC IN vybaveny také konektorem EXT DC IN typu XLR-4-32. Napájení +24 V DC přiváděné do konektoru EXT DC IN zajišťuje redundantní napájení, které udržuje zařízení v provozu i v případě výpadku napájení ze sítě. Pro větší spolehlivost je konektor AC vybaven pojistkou (V-Lock), která minimalizuje možnost náhodného odpojení.

Porozumění tomu, jak jsou propojeny různé přepínače instalované na různých místech a jak jsou k těmto přepínačům připojena síťová zařízení, může být obtížný a časově náročný úkol. Yamaha LAN Monitor zobrazuje celkovou topologii sítě srozumitelně a názorně a poskytuje uživateli komplexní přehled o propojení různých přepínačů a síťových zařízení Dante. Stačí připojit počítač k nejbližšímu přepínači SWP1 a spustit software Yamaha LAN Monitor.
