Síťový přepínač série SWP1 umožňuje nastavení optimalizované pro Dante a VLAN presety, které lze vyvolat přehozením DIP přepínačů.
Řada
SWP2-10SMFL2 přepínač (switch)
L2 přepínač (switch) SWP2 série je ideální pro síťové systémy Dante 96kHz. Nabízí 10 etherCON portů a dva single mode fiber opticalCON porty.
- etherCON Connectors: 4 front / 6 rear
- opticalCON Connectors: 2 front
- Dimensions (WxHxD): 480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
- Net Weight: 4.6 kg (10.1 lbs)
- In-build RADIUS server for advanced security management
SWP2-10MMFL2 přepínač (switch)

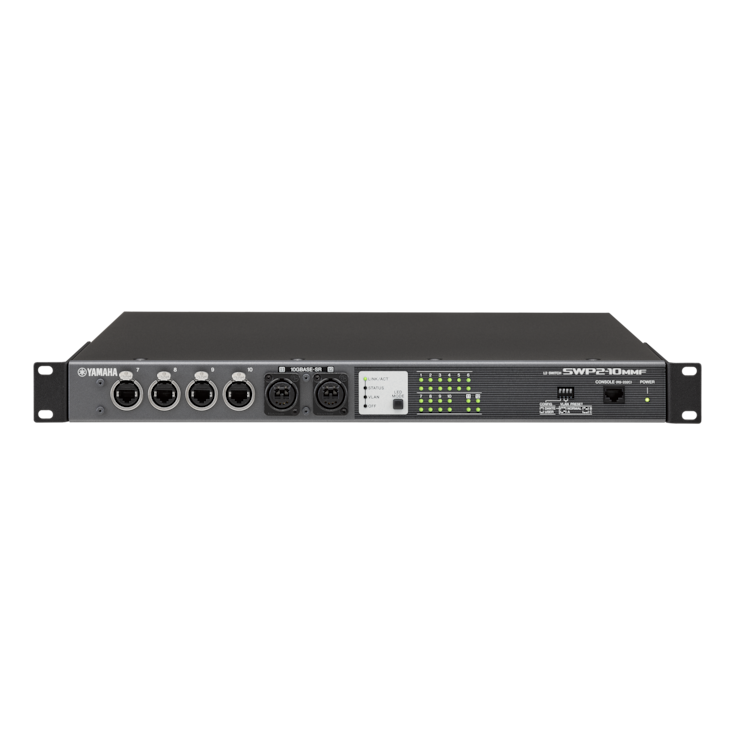

L2 přepínač (switch) SWP2 série je ideální pro síťové systémy Dante 96kHz. Nabízí 10 etherCON portů a dva multi mode fiber opticalCON porty.
- etherCON Connectors: 4 front / 6 rear
- opticalCON Connectors: 2 front
- Dimensions (WxHxD): 480 x 44 x 362 mm (18.9" x 1.7" x 14.2")
- Net Weight: 4.6 kg (10.1 lbs)
- In-build RADIUS server for advanced security management
Možnosti
PA-700AC adaptér
AC adaptér pro redundantní napájení pro SWP1, SWP2, RSio64-D a DM7 Control.
- Vstupní napájecí napětí: AC100-240V
- Výstupní napájecí napětí: DC24V
- Konektor typu XLR4-11C
- Rozměry: 139,0 (š) x 31,3 (v) x 58,2 (h) mm *bez kabelů
Možnosti
Přepínače (switche) s vizuálním monitorováním sítě
Složité nastavování síťového přepínače, které bylo v minulosti lépe nechat na IT technikovi, nyní může snadno provést kdokoli. K optimalizaci síťových přepínačů řady SWP pro provoz v síti Dante stačí jednoduché nastavení přepínače a speciální počítačová aplikace s názvem Yamaha LAN Monitor zajistí “vizualizaci sítě“ pro komplexní monitorování a ovládání.
Developed since 1995
Yamaha entered the router business in 1995, and has grown to hold a significant share of Japan’s small to medium enterprise and SOHO network market. Yamaha gigabit L2 switches that could be linked to Yamaha routers/firewalls were introduced in 2011, with features that significantly reduced the network setup, maintenance, and management workload.
Simple set up, comprehensive network monitoring and easy trouble shooting
SWP series has been designed specifically for sound installation and live sound networking, with simple DIP switch Dante optimization and comprehensive graphical interfacing via a computer application. The SWP2 series support 10 gigabit, allowing operation without fear of insufficient bandwidth even on a Dante network that is set to a sampling frequency of 96kHz. SWP2 series network switches were born out of a desire to give our customers easier solutions that they could operate with confidence, without the need for any special networking know-how.
A refined Yamaha solution
Yamaha Pro Audio is known around the globe as a provider of innovative, top-quality solutions for the sound industry. The Yamaha lineup includes a number of world-standard mixing consoles, signal processors incorporating industry-leading DSP technology, power amplifiers based on energy-efficient drive technology, and an extensive range of speakers suitable for everything from live sound to commercial installations. SWP series network switches are a solution the pro audio market has been waiting for, offering an ideal a balance of IT and pro audio know-how that only Yamaha could provide.
-
Snadné nastavení a komplexní přehled o síti

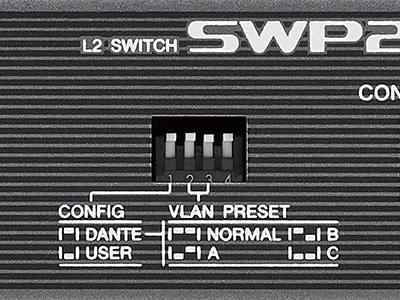

Optimalizace DIP přepínačů pro Dante
Jednoduché sítě Dante nejsou náročné na nastavení a provoz, ale s rostoucí složitostí sítě je třeba použít přepínače optimalizované pro provoz Dante, aby bylo dosaženo maximální stability. Nastavení QoS, IGMP Snooping a dalších parametrů na inteligentním přepínači může být složitý úkol, který vyžaduje specializované znalosti, které spíše patří do oblasti IT techniků než zvukových inženýrů. Řada SWP2 umožňuje vyvolat nastavení optimalizované pro Dante pouhým přepnutím jednoho DIP přepínače. Nejsou vyžadovány žádné odborné znalosti ani školení.
3 přednastavené typy VLAN
Skutečně efektivní síť by měla být schopna zvládat více služeb současně: komunikaci Dante, StageMix a další funkce inteligentních zařízení, počítačový software umožňující ovládání digitálního mixážního pultu nebo výkonového zesilovače a možná i další. Čím více komunikace však v jedné síti kombinujete, tím větší je pravděpodobnost rušení a problémů. Ideálním řešením je použití virtuálních domén VLAN k izolaci různých typů dat, ale tento typ nastavení také vyžaduje určité znalosti v oblasti IT. Řada SWP2 obsahuje tři přednastavené VLAN, které lze snadno vybrat pomocí DIP přepínače. K dispozici je také režim USER, který umožňuje plně přizpůsobit nastavení VLAN.
-
Spolehlivost a konektivita
Konektory etherCON pro spolehlivost při živém zvučení
Spolehlivost je v živých zvukových aplikacích zásadní. Nic nesmí narušit průběh představení. Konvenční síťové přepínače mají obvykle konektory RJ45, které odpovídají konektorům počítačů, ke kterým budou připojeny, ale řada SWP je vybavena odolnými a spolehlivými konektory etherCON, které jsou přímo kompatibilní s konektory etherCON na konzolích Yamaha CL/QL a dalších zařízeních podporujících Dante.

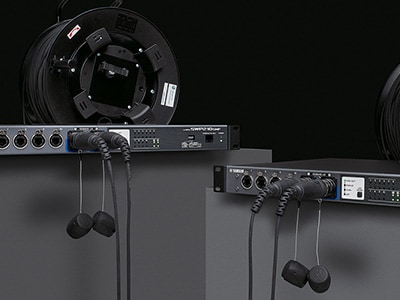

10G uplink optické vlákno, podpora redundance sítě
Řada SWP2 je vybavena optickými porty 10G uplink, které umožňují provoz bez obav z nedostatečné šířky pásma i v síti Dante nastavené na vzorkovací frekvenci 96 kHz. Jedná se o škálovatelné řešení, které roste spolu se systémem sítě Dante 96 kHz. SWP2-10MMF obsahuje optické konektory opticalCON kompatibilní s multimodovým vláknem a SWP2-10SMF obsahuje optické konektory opticalCON kompatibilní s singlemodovým vláknem. Modely pro více i jednovidová vlákna umožňují přenos na větší vzdálenosti. Modely MMF umožňují přenos na vzdálenost až 300 metrů a model SMF umožňuje přenos na vzdálenost až 10 kilometrů. Řadu SWP2 lze doplnit o dva optické kabely pro redundantní připojení. Pro redundantní připojení je také podporován protokol MSTP (Spanning Tree Protocol).

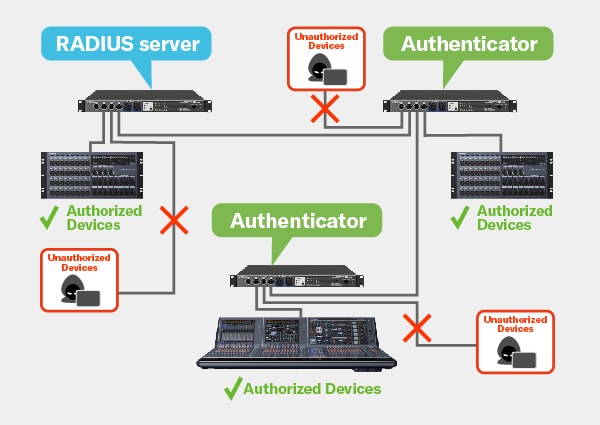

Inteligentní správa zabezpečení
Funkce VLAN řady SWP2 je rozšířena o integrovanou funkci serveru RADIUS. Nastavením jednoho přepínače jako serveru RADIUS a propojením ostatních přepínačů s ním lze účinně blokovat neoprávněný přístup k síti a zvýšit tak bezpečnost i ve složitých rozsáhlých instalacích. Ověřování zařízení lze rychle a snadno nastavit pomocí webového grafického uživatelského rozhraní.
EXT DC INPUT pro redundanci napájení
Přepínače řady SWP jsou kromě standardního konektoru AC IN vybaveny také konektorem EXT DC INPUT typu XLR-4-32. Napájení +24 V DC přiváděné do konektoru EXT DC INPUT poskytuje redundantní napájení, které zajistí provoz zařízení i v případě poruchy napájení AC. Pro větší spolehlivost je konektor AC vybaven zámkem (V-Lock), který minimalizuje možnost náhodného odpojení.
-
Výhody viditelnosti sítě
Efektivní správa sítě Dante závisí na řadě parametrů, jako je síťový provoz, stav přepínače a informace od jednotlivých zařízení Dante. Speciální aplikace Yamaha LAN Monitor poskytuje pro všechny přepínače řady Yamaha SWP/SWR ucelený pohled na všechny důležité parametry na jedné obrazovce. Tento typ grafického přehledu označujeme jako "network visibility". Můžete dokonce udělat snímek normálního stavu vaší sítě a nastavit si alarm, který vás upozorní, pokud se některý z parametrů změní, takže případné problémy lze snadno identifikovat a vyřešit. Aplikaci Dante Controller lze spustit také jedním kliknutím z Yamaha LAN Monitoru, díky čemuž máte přehled o kompletním síťovém řešení Dante z jednoho počítače.
Systémy
System Examples for Enhanced Convenience and Control
SWP2 series switches not only make it easier to design and install audio network systems, but result in more convenient and controllable installations as well.

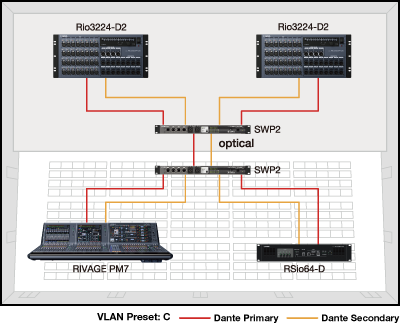

Example 1: Redundant Dante network with VLAN
In this example VLAN Preset C has been set up on the SWP2 series switches, with the Dante primary line assigned to VLAN1 and the secondary line assigned to VLAN2. Only two switches are needed for redundant cable connections.

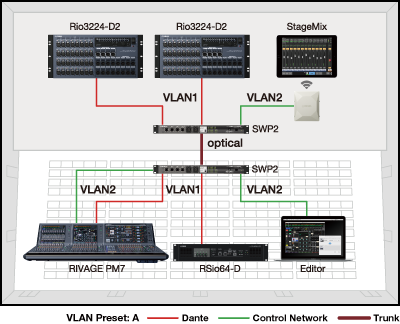

Example 2: VLAN for separating control signals from audio signals
In this case VLAN Preset A is used, where VLAN1 handles the Dante network while VLAN2 hosts control signals such as for Editor or StageMix from Dante’s audio signals, making the network more stable.
Example3 : 96kHz Dante network system with the large number channels
The SWP2 series equips the 10G uplink optical ports, allowing operation without fear of insufficient bandwidth even on a Dante network that is set to a sampling frequency of 96 kHz. It is a scalable solution that grows with a 96kHz Dante network system with the large number channels.

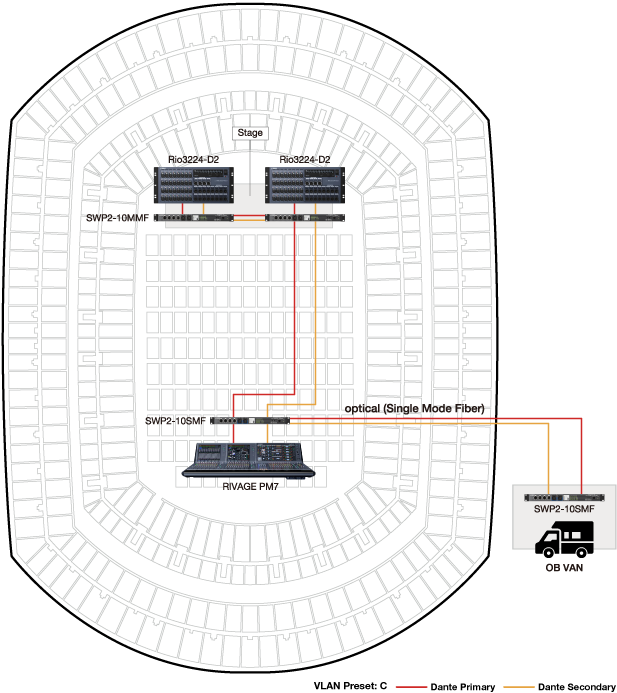

Example 4: Long distance connection
In this example VLAN Preset C has been set up on the SWP2-MMF and SWP2-SMF switches, with the Dante primary line assigned to VLAN1 and the secondary line assigned to VLAN2. Single mode Optical fiber connection between the switches allows reliable data transmission over distances of up to 10 kilo meters.
