Inteligentní L2 switch s funkcí Dante optimalizace a PoE napájením.
Řada

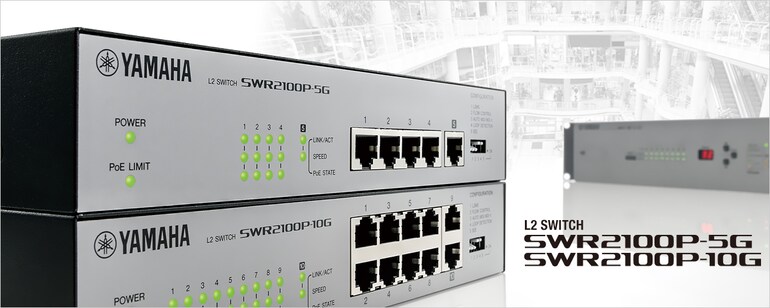

SWR2100P-10GL2 přepínač (switch)
SWR2100P série síťového přepínače vybavená deseti porty RJ45.
- Porty dostupné pro napájení PoE: 1-9 / Up link port: port 9
- Jeden PoE port dokáže poskytnout až 30W (všechny porty dohromady až 70W)
SWR2100P-5GL2 přepínač (switch)
SWR2100P série síťového přepínače vybavená pěti porty RJ45.
- Porty dostupné pro napájení PoE: 1-4 / Up link port: port 5
- Jeden PoE port dokáže poskytnout až 30W (všechny porty dohromady až 70W)
Možnosti
RK-SWR
Rack mount accessory for SWR series switces
- Dimensions: W 482.6 mm x D 300 mm x H 44mm
- Weight: 1.7kg
- Available for SWR2311P-10G, SWR2310-10G, SWX2210P-10G, SWR2100P-10G
Možnosti
Jednoduchý L2 síťový switch s PoE
Yamaha využívá své znalosti v oblasti IT a profesionálního audia k poskytnutí jednoduchého L2 switche “SWE21000P série“, který je optimalizovaný pro síťové audio instalace. Switch dokáže těžit z “Yamaha LAN Monitoru“, speciální počítačové aplikace, která nabízí ‘viditelnost sítě‘ pro komplexní monitorování a ovládání.
Supplies power to PoE-enabled Dante devices on the network
The "SWR2100P series” which are simple L2 switches can supply power as well as audio and control signals to a PoE-compliant Dante device such as the paging station microphone “PGM1” through just one Ethernet cable. Since the power supply and the network wiring can be combined, the number of cables being used can be reduced, and the connection distance can be extended, so the degree of freedom of Dante device installation is increased and construction flexibility is further improved.
Comprehensive Monitoring
Systems built around the SWR2100P-5G or SWR2100P-10G L2 switches allow comprehensive network monitoring from the dedicated Yamaha LAN Monitor software application, with PoE power status monitoring and ON/OFF switching capability.
Complete Network Overview
Understanding how multiple switches installed in different locations are connected, plus how network devices are connected to those switches, can be a difficult, time-consuming task. The Yamaha LAN Monitor makes overall network topology clearly visible, giving the user a comprehensive overview of how multiple switches and Dante network devices are interconnected. Simply connect a computer to the nearest SWR2100P series switch and launch the Yamaha LAN Monitor software.
Snapshot Function Makes Troubleshooting Easy
You can take a “snapshot” of the network status when set up as required. The software can then automatically keep track of the settings and alert you to any changes. You could take a snapshot of the network, and then you would be alerted if a cable is disconnected, if a device is turned off, or if a wrong connection is made prior to the performance, for example.
Enhanced Device ID with Icons, Labels and Comments
Identifying devices connected to a switch by only their IP or MAC address is a difficult and error-prone approach. Connected Dante devices are identified by a Dante icon as well as a device ID previously set up via the Dante Controller software. You can also enter additional info, such as the location of the device, in the Label and Comment fields.
Společné monitorování a vzdálené restartování zařízení rozmístěných na velkém území
Pokud monitorovací zařízení neodpoví na ping, systém vyhodnotí, že došlo k poruše, automaticky zastaví napájení PoE daného zařízení a poté jej obnoví. Tím se monitorovací zařízení restartuje a pokusí se o obnovení. Společná správa stavu zařízení rozmístěných na velkém území zajišťuje mnohem plynulejší provoz zařízení.
Systémy

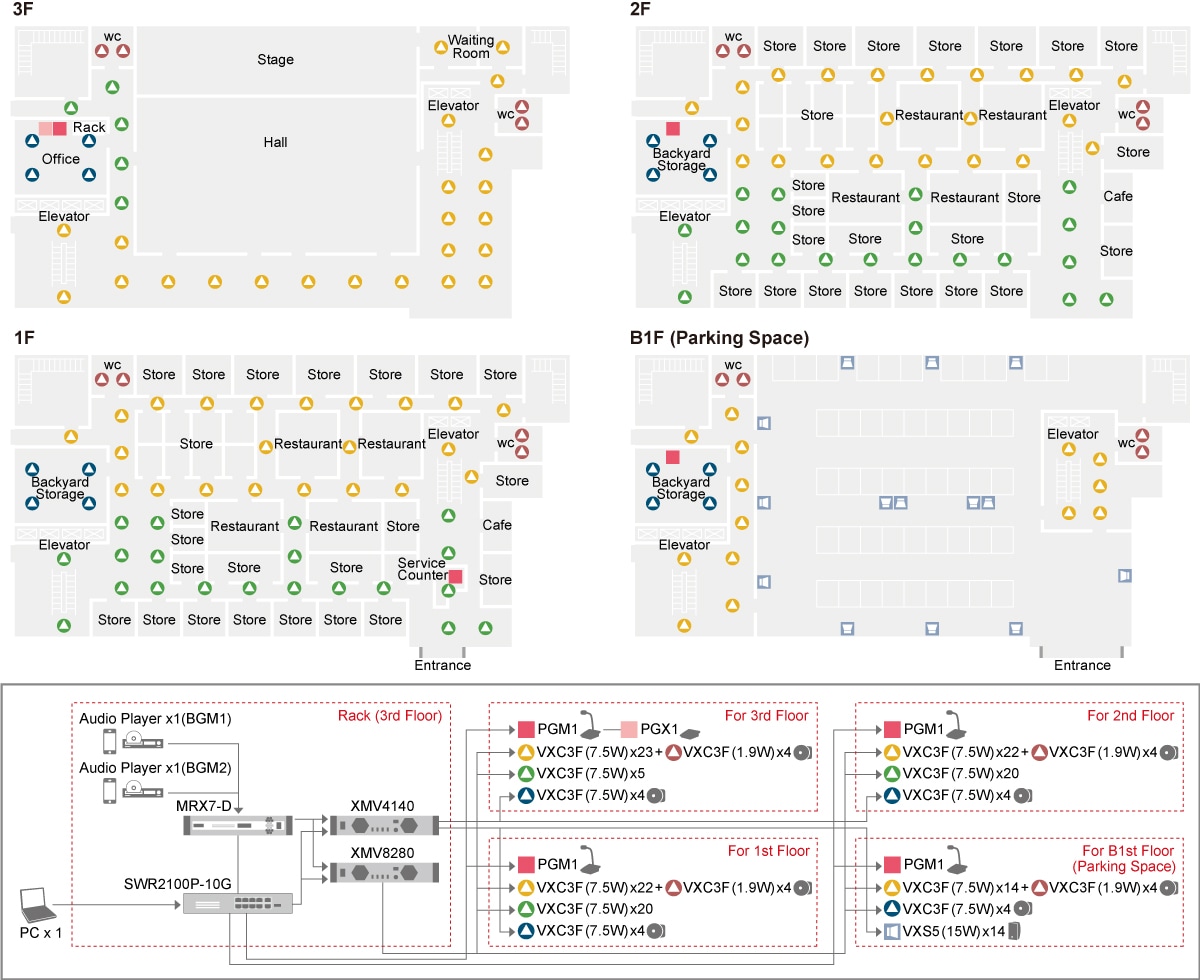

System Example
SWR2100P series switches not only make it easier to design and install audio network systems, but result in more convenient and controllable installations as well. A combination of MRX7-D and XMV devices is ideal for large-scale applications such as shopping centers. In this system, Dante compatible PGM1 units can be added to provide multiple remote paging stations. In the setup shown, a PGM1 unit located in the 3rd floor office is set up as a master station that will take priority over all other PGM1 units for emergency announcements. The VXC3F and VXS5 speakers allow high-impedance connections, making it possible to distribute multiple speakers over a wide area for broad coverage. A tap on the speakers allows output wattage to be easily changed to create the desired BGM and announcement balance, even after installation.
