CL série

Rupert Neve je legendou. Jeho příspěvky v oblasti zvukového záznamu a produkce začaly jednu éru a do současnosti pokračují v podobě mikrofonních předzesilovačů, ekvalizérů, kompresorů a mixážních pultů, které jsou zlatým standardem profesionálního zvuku. Je zřejmé, že pan Neve je za svůj zvuk velmi vážený a je ctí, že on a jeho společnost, Rupert Neve Designs, oficiálně uznaly původní technologii Yamaha VCM (Virtual Circuitry Modeling) jako první svého druhu, která je schopna přesně modelovat bohatý a expresivní analogový zvuk, o který tak dlouho usilovali. S technologií VCM je digitální zvuk konečně schopen srovnání s analogovými návrhy i po zvukové stránce. VCM, vyvinutá Toshi Kunimoto (""Dr. K"") a jeho týmem v inovativní divizi Yamaha, s názvem ""K's Lab"", je koncept modelingu obvodů, který efektivně simuluje nejdetailnější charaktery jednotlivých komponent obvodů, přímo na úrovni kapacitorů a rezistorů. Výsledkem jsou ohromně realistické simulace obvodů, které snadno porazí běžné digitální emulace. Ale přesnost není jediným ohledem, důležitá je také muzikalita. A VCM technologie nabízí obojí. Konzole CL série nabízejí zařízení s VCM modely věhlasného ekvalizéru Portico 5033 a kompresoru/limitéru Portico 5043. Oba byly vyvíjeny v úzké spolupráci s Rupert Neve Designs. Součástí jsou také další VCM ekvalizéry, kompresory a efektů studiové kvality. Rozdíl uslyšíte.

Thanks to in-depth collaboration with Dan Dugan Sound Design, renowned Dan Dugan automatic microphone mixing with its advanced algorithms is built into the QL series consoles. Setup is easy: just insert the processor into up to 16 channels for automatically optimized microphone gain distribution. Gain control is smooth and natural, as though experienced human operators were doing the mix. The system also effectively reduces feedback and comb filter issues. For speech applications, especially non-scripted situations, this allows the operator to concentrate on details other than fader operation for consistently high-quality mixes.

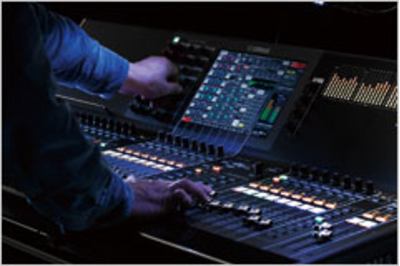

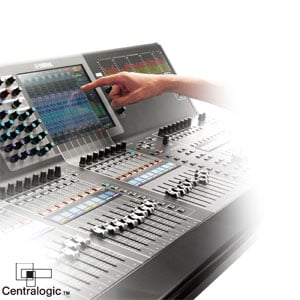

Displej poskytuje komplexní pohled na mnoho ovládacích prvků a funkcí, které jsou k dispozici pro vybraný kanál. Příslušné fyzické ovladače na levé straně displeje jsou označeny a uspořádány stejným způsobem, jako jsou ovladače na obrazovce. Díky tomu je ovládání naprosto jisté. CL série navíc obsahuje řadu vylepšení na tomto dnes již standardním rozhraní a díky tomu je práce ještě lehčí.

The Selected Channel display provides a comprehensive view of the many controls and functions available for the currently selected channel. The corresponding physical controllers to the left of the display are labeled and laid out in the same way as the on-screen controls, for confident access and operation. The CL series includes a number of refinements to this now-standard interface for unprecedented operating ease.

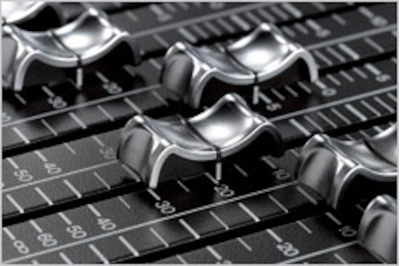

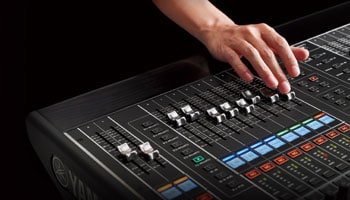

Při návrhu nových, elegantních faderů, nebyl přehlídnut žádný detail nebo drobnost. Zakřivení je vytvořeno tak, abyste na fadery mohli pohodlně položit prsty z libovolného úhlu. Všechny ovladače mají ideální povrch, aby z nich prsty neklouzaly a pohodlně se s nimi manipulovalo. Důležitá je také vizuální stránka, takže hrany ovladačů jsou tvarované tak, aby poskytly jasnou představu o pozici faderu z téměř jakéhokoliv úhlu.

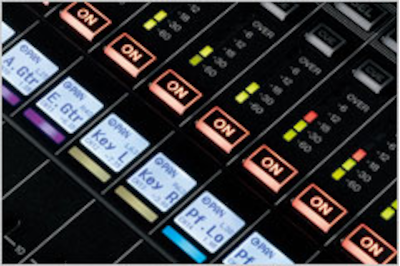

Název kanálu, který se zobrazuje nad každým faderem, lze upravit. Zobrazení se automaticky přepíná mezi větším písmem pro krátké názvy a také se na displeji zobrazuje hodnota paningu i faderu. Pod každým displejem s názvem kanálu, je barevný pruh, který svítí jednou z osmi volitelných barev, která je shodná s barvou na centrální dotykové obrazovce. Pro identifikaci každého kanálu i skupiny. Pro optimální viditelnost za jakýchkoliv světelných podmínek, lze nastavit jas.

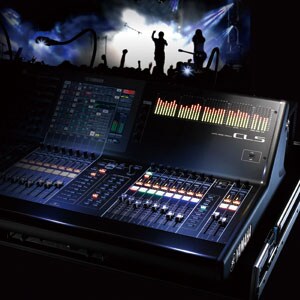

Zaoblení CL konzolí je nejen elegantní, ale nabízí také nejlepší možné pozorovací úhly pro všechny ovladače a displeje, které jsou k dispozici. Vizuální návaznost od Centralogic faderů k displeji, je naprosto bezproblémová. Bočnice z dubu s nádhernou ebenovou úpravou odpovídají vizuální a hmatové propracovanosti celkového designu.

Zaoblení CL konzolí je nejen elegantní, ale nabízí také nejlepší možné pozorovací úhly pro všechny ovladače a displeje, které jsou k dispozici. Vizuální návaznost od Centralogic faderů k displeji, je naprosto bezproblémová. Bočnice z dubu s nádhernou ebenovou úpravou odpovídají vizuální a hmatové propracovanosti celkového designu.

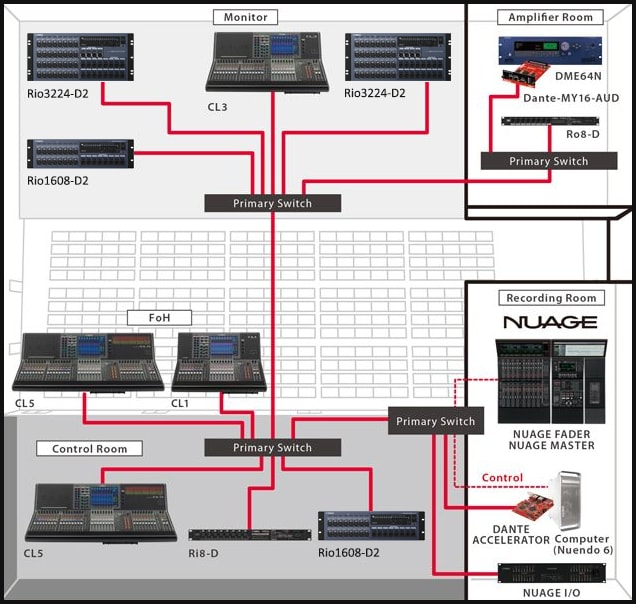

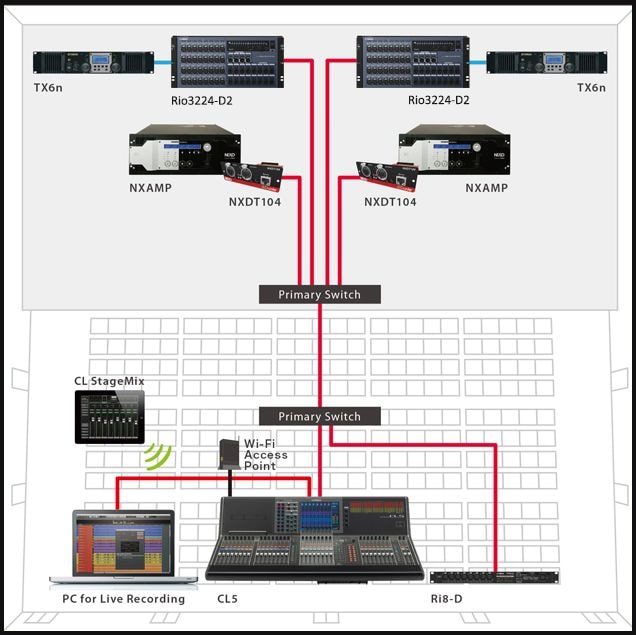

Dante directly supports star network configurations, so up to eight I/O rack units can be connected to any single CL series console and conveniently located wherever they are needed most. A few simple DIP switch settings are all that is required to change to daisy-chain networking as required.

Schopnost vytvořit i složité systémy snadno a rychle, je další výhodou sítí Dante. Ve většině případů jsou zařízení v síti rozpoznána a nastavena automaticky. A protože potřebné směrování, které obvykle vyžaduje samostatný počítač, je možné udělat přímo z CL konzole, změny v původním nastavení jsou také bezbolestné.

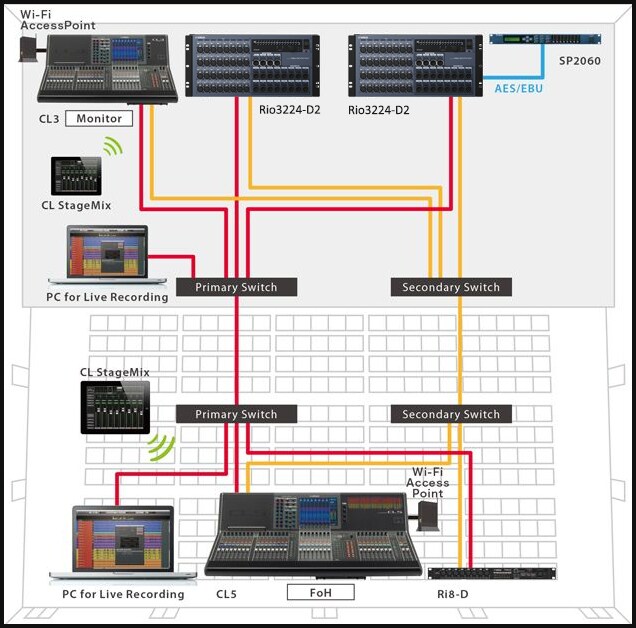

Danta také usnadňuje maximální spolehlivost systému. Hvězdicové sítě umožňují pro maximální spolehlivost v kritických aplikacích, použití primárního i sekundárního zapojení každého zařízení. S tímto typem instalace nemůže vadný kabel nebo jiná síťová složka přivodit zhroucení celého systému. Show bude pokračovat.

Here's a case where Dante offers not only extended system flexibility, but enhanced operability as well. NEXO NXAMP discovery and patching operations that normally require a computer running the Dante Controller software application can now be carried out directly from the CL console touch screen display when the NXDT104 Dante network card is installed.* CL firmware version 1.5 or higher required.

Jedním zřejmým nedostatkem připojení většího počtu konzolí k jedné I/O rackové jednotce je, že úpravy zisku na jedné jednotce mohou způsobit nečekané změny zesílení na ostatních konzolích. Obsažená funkce Gain Compensation (kompenzace zisku) v CL konzolích zajišťuje, že jakmile je nastaven Gain na jedné konzoli, okamžitě je na odpovídajícím místě použitá automatická kompenzace, aby úrovně vysílané z rackové I/O jednotky, připojené k CL konzolím, zůstaly konstantní.

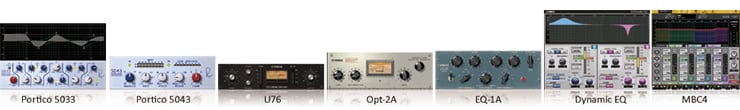

Jak název napovídá, ""virtuální racky"", které jsou součástí konzolí CL série, vám umožňují kombinovat signálové procesory, které potřebujete pro vaší aplikaci, na jednom, snadno přístupném místě, stejně jako u tradičních analogových externích racků. Nový Premium Rack CL série, může obsahovat až osm instancí šesti expresivních EQ a dynamických efektů, včetně ekvalizéru Rupert Neve Designs Portico 5033 a kompresoru/limitéru Portico 5043. Schopnost používat některé z nejvyhlášenějších studiových efektů v živých mixech vám může pomoci zajistit bezprecedentní zvukovou kvalitu kdekoliv.

CL konzole jsou také vybaveny GRQ rackem, který umožňuje vložení grafického EQ na výstupní sběrnice, pokud je to nutné k vyrovnání místnosti a další funkce. Do racku lze pro souběžné použití umístit lze až 16 31-pásmových GEQ jednotek. A tyto GEQ jednotky mohou být nezávisle přepnuty do režimu Flex15GEQ pro poskytnutí dvou EQ kanálů, které umožňují souběžné použití až 15-pásem.S kompletní rackem GEQ jednotek, které všechny pracují v režimu Flex15GEQ, máte celkem 32 GEW kanálů pro rozsáhlé ekvalizační možnosti.

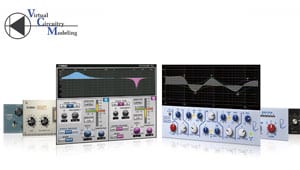

VCM technologie poskytuje vytříbený hudební zvuk ve vynikající sadě zařízení, které jsou v Premium Rack a Effect Rack CL série k dispozici.

CL konzole jsou také vybaveny GRQ rackem, který umožňuje vložení grafického EQ na výstupní sběrnice, pokud je to nutné k vyrovnání místnosti a další funkce. Do racku lze pro souběžné použití umístit lze až 16 31-pásmových GEQ jednotek. A tyto GEQ jednotky mohou být nezávisle přepnuty do režimu Flex15GEQ pro poskytnutí dvou EQ kanálů, které umožňují souběžné použití až 15-pásem.S kompletní rackem GEQ jednotek, které všechny pracují v režimu Flex15GEQ, máte celkem 32 GEW kanálů pro rozsáhlé ekvalizační možnosti.

VCM technologie poskytuje vytříbený hudební zvuk ve vynikající sadě zařízení, které jsou v Premium Rack a Effect Rack CL série k dispozici.

The Nuendo Live DAW application has been specifically designed for live multitrack recording, providing comprehensive control and overview for smooth operation under the most demanding live situations. An extension plug-in provides seamless integration with CL console features, such as channel names, markers, transport control, and more

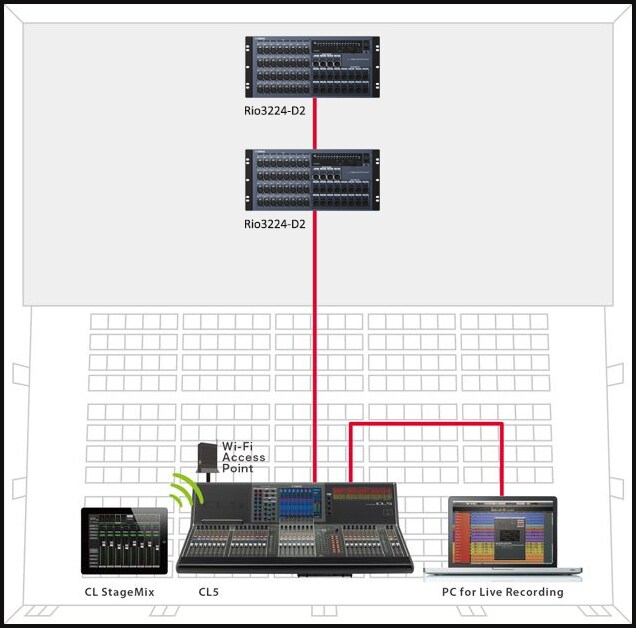

Dante Virtual Soundcard : Dante Virtual SoundcardDante Virtual Soundcard software, included with CL consoles and Rio3224-D/Rio1608-D I/O racks, enables direct multitrack recording to a Windows or Mac based DAW without the need for an audio interface between the console and computer. A high-performance DAW application such as Steinberg Nuendo Live can be used to record up to 64 tracks with studio quality and editing capabilities.

Virtual Sound Check : DAW playback can be instantly patched to the CL console’s input channels so that multitrack recordings can be used for “virtual” sound checks when the performers aren’t available. Recordings of the previous day’s performance can be used for sound check on the following day!

2-stopý záznam ve formátu MP3 už nemůže být jednodušší. Prostě připojte paměťové USB zařízení do USB konektoru na čelním panelu konzole a začněte nahrávat. Žádné další zařízení není potřeba. Samozřejmě, že je možné také přehrávání z paměti USB zařízení. Díky tomu se jedná o vhodný zdroj hudby na pozadí nebo na zvukové efekty.

S aplikací CL StageMix se z iPadu stává bezdrátový dálkový ovladač, který lze používat pro nastavování a ovládání CL konzolí z libovolného místa na jevišti nebo z hlediště. K dispozici je také také místo pro iPad na CL5 a CL3 konzolích, které poskytuje pohodlné upevnění iPadu, který je nadále použit pro další funkce ovládání. K dispozici je také aplikace CL Editor pro počítače s operačními systémy Windows a Mac, jak pro offline, tak online nastavení a úpravy. Kromě kompletního zobrazení vybraného kanálu a přehledu, usnadňuje CL Editor správu dat, editaci patch listu, editaci názvu jednotlivých kanálů a mnoho dalšího. Dokonce je možné použít aplikace StageMix a CL Editor současně.

Nejsou nutné žádné speciální programovací schopnosti. Díky intuitivnímu rozhraní je vše snadné, například fadery pro ovládání hlasitosti a přepínače pro zapínání a vypínání jednotlivých kanálů. A poziční fotografie nebo další grafické prvky na obrazovce tabletu podle požadavku pro vytvoření originálních ovládacích panelů, které jsou ideálně přizpůsobeny pro individuální aplikace a uživatele. Kromě toho ProVisionaire Touch a ProVisionaire Touch dokáží ovládat digitální mixy série CL/QL/TF, procesory série MTX a MRX, zesilovače sérií XMV a PC-D/PC-DI, R série (ADDA) a Tio1608-D I/O rack, DZR-D sérii aktivních reproboxů a DXS-XLF-D aktivní subwoofery a Mexo NXAMPmk2 aktivní TD controller. Je velice snadné kombinovat všechny tyto parametry na jedné obrazovce.

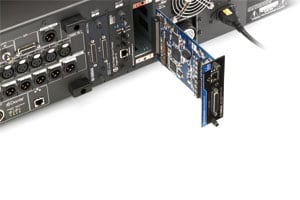

Lake processing se stal standardem pro processing reproduktorů v živých zvukových aplikacích. Spojenectví mezi Yamahou a Lab.grupped přináší Lake Processing přímo do mixážních konzolí CL série, přes rozšiřující kartu MY8-LAKE. Karta MY8-LAKE nabízí režimy 8 vstupů/8 výstupů v Mesa (systém EQ), 4 vstupy/12 výstupů Contour (crossover) a 4 vstupy/4 výstupy a 2 vstupy/6 výstupů Mesa & Contour (kombinace). Ačkoliv je systém primárně určen pro procesing reproduktorů, může být Mesa EQ velmi užitečný i na vstupních zdrojích. Aplikace Lake Controller běžící na kompatibilním počítači, umožňuje správu většího počtu Lake zařízení v systému a zároveň úzkou kompatibilitu se Smaart® live, která přispívá k hladkému a efektivnímu systému pro naladění reproduktorů.

Karta Dugan-MY16, vyvinutá ve spolupráci s Dan Dugan Sound Design, umožňuje hladké a automatizované ovládání úrovně z mikrofonu až na 16 vstupních kanálech. Raději, než používání bran pro otevírání a zavírání kanálů, využívá systém Dugan sdílení gainu a fadeů pro hladké a přirozené změny úrovně.

Pro aplikace, které vyžadují velký počet vstupních kanálů, je možné CL konzole kaskádovat pomocí instalací I/O karet jako MY16-AE do mini-YGDAI slotů pro rozšiřující karty.

The Yamaha Console File Converter is an application that allows data to be shared between a number of Yamaha digital mixing consoles, and the CL series consoles are included in the latest version. You can share data between CL series, PM5D, M7CL, and LS9 consoles, so data from one show doesn't have to be completely reprogrammed from scratch for the next, even if different consoles are used.

Přesnou kompenzaci fází mikrofonů umožňuje až 1000 ms zpoždění na vstupních kanálech. Naopak na výstupních portech je 1000 ms užitečné pro kompenzaci vzdálenosti reproduktorů v poslechovém prostoru.

Všechny kanály obsahují 4-pásmový EQ a dva dynamické procesory (jeden dynamický procesor na výstup). Tyto procesory nabízejí HPF pro každý vstup a jeden také funguje jako vysoce efektivní de-esser s moderními algoritmy zpracování signálu, které nabízejí také pásmový režim.

Přesnou kompenzaci fází mikrofonů umožňuje až 1000 ms zpoždění na vstupních kanálech. Naopak na výstupních portech je 1000 ms užitečné pro kompenzaci vzdálenosti reproduktorů v poslechovém prostoru.

Všechny kanály obsahují 4-pásmový EQ a dva dynamické procesory (jeden dynamický procesor na výstup). Tyto procesory nabízejí HPF pro každý vstup a jeden také funguje jako vysoce efektivní de-esser s moderními algoritmy zpracování signálu, které nabízejí také pásmový režim.

16 DCA skupin umožňuje flexibilní práci se skupinami vstupních kanálů pro souběžné ovládání.

Větší počet kanálů lze přiřadit do jakékoliv z 8 skupin Mute pro okamžité ztlumení nebo naopak opětovné zapnutí, s novou funkcí Dimmer Level.

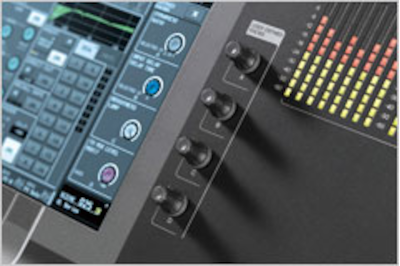

Velké množství funkcí konzole, včetně Sendů nebo Faderů, Tap Tempo a Set by Sel lze přiřadit až 16 uživatelsky přiřaditelným klávesám, pro okamžitý a praktický přístup.

Omezený přístup k funkcím CL konzole může být vyřešen využitím většího počtu sad uživatelských kláves, které lze uložit přímo do samotné konzole*, stejně jako na USB paměťové zařízení. * Funkce bude podporována v připravované aktualizaci firmwaru.

GPI rozhraní s 5 vstupy a 5 výstupy umožňuje CL konzoli reagovat na vstup z externích přepínačů, stejně jako k přenosu stavu zapnuto/vypnuto do externích zařízení.

Simply tap the on-screen “Help” button to access the onboard operation manual. Once loaded all essential information is available directly via the console’s display, so you won’t need to keep the printed manual with you.
